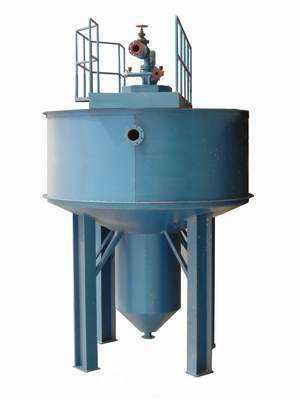

旋流式除砂机

作者 admin 浏览 : 发布时间 2015-08-12 10:12

一、用途:
  CT型旋流沉砂池除砂机用于污水处理厂(站)的预处理,以及初沉池前,格栅后,去除污水中的较大颗粒。 型号表示方法 XLCB-180 XLC ---- 旋流沉砂池除砂机 B ---- 泵提式 180 ---- 处理量 m3/h
  二、特点:
  ◆占地面积小;
  ◆沉砂效果受水量变化影响很小;砂水分离效果好,分离出的砂子含水率低,有机物含量少,便于运输;
  ◆操作方便、维护简单,寿命长;
  ◆鼓风机采用国外先进技术,噪音低;对周围环境影响小,卫生条件好。 构造及工作过程 XLC型旋流沉砂池除砂机,如图1-4所示由叶轮、传动轴、电动机、减速器、吸砂系统等组成。 进水从切线方向进入池中,形成旋流,旋流搅拌机控制水流的流速与流态,水流夹带大量粘附有机 物的砂,在浆板搅拌剪切力下互相剥离,依靠砂的自身重力和旋流作用向中心砂斗下沉,剥离的有 机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提升,砂及少量污水进入池外砂水分 离器内,砂分离外排,污水回流至格栅井。 电气控制 可实现旋流沉砂池除砂机和砂水分离器的联动,可带PLC接口。
 三、设备结构图

 四、技术参数表:
表1 旋流沉砂池气提砂式除砂机及配套设备技术特性表
型号 流量
m3/h
叶轮转速
r/min
驱动功率 kW 鼓风机 配套砂水分离器
气量
m3/min
压力
Kappa
功率
Kew
FX-180 180 12 0.55 1.35 44.1 2.2 LSSF-260
FX-360 360
FX-600 600
FX-1000 1000 0.75 1.43 49 3
FX-1800 1800 LSSF-320
FX-3000 3000 1.1 2.48 49 4
FX-4600 4600 2.71 49 4 LSSF-355
FX-6000 6000 1.5 2.99 58.8 5.5 LSSF-420


表2 旋流沉砂池泵提砂式除砂机及配套设备技术特性表
沉砂池 驱动功率kW 配套吸砂泵 配套砂水分离器
型号 流量
m3/h
流量
m3/h
扬程
m
功率
kW

FX-180 180 0.55 30 18 4 LSSF-260
FX-360 360
FX-600 600
FX-1000 1000 0.75
FX-1800 1800 40 15 4 LSSF-320
FX-3000 3000 1.1
FX-4600 4600 60 13 4 LSSF-355
FX-6000 6000 1.5 100 8 5.5 LSSF-420
FX-7800 7800

表3 旋流沉砂池结构尺寸 单位 m
型号 流量
m3/h
A B C D E F G H J L
FX-180 180 1.83 1 0.305 0.61 0.3 1.4 0.3 0.3 0.2 1.1
FX-360 360 2.13 1 0.38 0.76 0.3 1.4 0.3 0.3 0.3 1.1
FX-600 600 2.43 1 0.45 0.9 0.3 1.45 0.4 0.3 0.4 1.15
FX-1000 1000 3.05 1 0.61 1.2 0.3 1.55 0.45 0.3 0.45 1.35
FX-1800 1800 3.65 1.5 0.75 1.5 0.4 1.7 0.6 0.51 0.58 1.45
FX-3000 3000 4.87 1.5 1 2 0.4 2.2 1 0.51 0.6 1.85
FX-4600 4600 5.48 1.5 1.1 2.2 0.4 2.2 1 0.61 0.63 1.85
FX-6000 6000 5.8 1.5 1.2 2.4 0.4 2.5 1.3 0.75 0.7 1.95
FX-7800 7800 6.1 1.5 1.2 2.4 0.4 2.5 1.3 0.89 0.75 1.95

表4 旋流沉砂池结构尺寸 单位 mm
型号 流量
m3/h
k M N P Q R S T
FX-600 600 720 500 550 915 180 220 740 600
FX-1000 1000 720 500 600 1210 180 220 1050 600
FX-1800 1800 720 500 600 1415 180 220 1250 600
FX-3000 3000 720 500 600 2025 180 220 1860 600
FX-4600 4600 720 550 800 2280 200 260 2000 700
FX-6000 6000 720 550 900 2440 260 320 2235 700
FX-7800 7800 720 550 900 2590 260 320 2385 700
