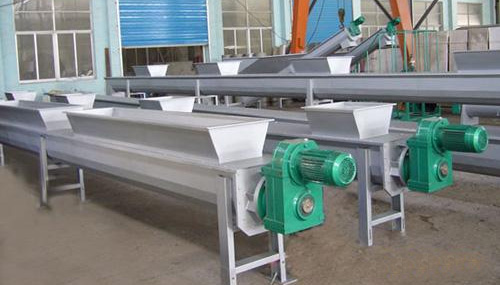

无轴螺旋输送机

作者 admin 浏览 : 发布时间 2015-08-12 06:09:59

用途与简介:
  该设备适用于连续均匀输送松散的、有粘性的、易缠绕物料,输送物料温度最高可达100度,最大倾角小于45度。广泛应用于建材、化工、环保、电力、医院、化工、冶金等行业污泥,还适用于污水处理厂中输送泥沙、格栅栅渣和污泥脱水后产生的泥饼等物料。本产品主要由驱动装置、输送螺旋、U型槽、衬板、盖板、进料口、出料口、机盖、底座等组成。
  螺旋材料:碳钢或不锈钢,依使用条件和输送物料性质而定。
  U型槽材料:碳钢钢板或不锈钢钢板,依使用条件和输送物料性质而定。
  衬板材料:橡胶、聚乙烯、聚四氟尼龙、耐磨钢板等,依使用条件和输送物料性质而定。
  驱动装置:由电机和减速机组成,可置于进料口端或出料口端。减速机按需要可为摆线针轮减速机、蜗杆减速机或齿轮减速机。
  排放方式:垂直排放,排放口长度宽度可由用户指定;轴向排放,端部是开式的。
  安装方式:水平或倾斜,最大倾角45°无轴螺旋输送机的结构
无轴螺旋输送机结构新颖合理,技术指标先进,密封性能好 适用性强,整机噪音低,操作维修方便,进出口位置布置灵活。
一、 结构特点
无轴螺旋输送机结构形式的设计保证所处理的物料流通,无堵塞;在工作过程中设有排水功能。 无轴螺旋输送机主要由无轴螺旋、U型螺旋槽、盖板、衬板、进、出料口、排放口和驱动装置组成,物料由进料口输入,经无轴螺旋推动后,由出料口输出。 驱动装置: 驱动装置置于螺旋输送机一端,采用电机减速机和螺旋驱动轴直连形式,无需联轴器,拆卸、维修方便,驱动轴能承受弯距和轴向挤压力同时作用的负荷。
无轴螺旋输送机的结构 驱动装置(电机和减速机)采用SEW公司生产的优质轴装 式减速机的结构形式,它运转灵活、平稳可靠、无异常噪音,减速箱所有结合面及输入和输出轴密封处不会渗漏。 驱动电机适用于380V、3相、50Hz,它的防护等级为IP55(户外型),绝缘等级为F级。
WLS无轴螺旋输送机 U形截面:外形与LS系列螺旋输送机基本相同。
无轴螺旋输送机:螺旋体为较厚的带状螺旋,无轴螺旋,头部与驱动轴相联。结构上分单、双叶片两种,材质上分碳钢、不锈钢两类,安螺距比有1:1和2:3两种。
无轴螺旋输送机的结构
滑动衬板:无轴螺旋体中间、尾部工作支撑件,材质上分高强度工程塑料、不锈钢、其它高耐磨材料三类。
WLSY无轴螺旋输送机
工作部件:与WLS型工作部件基本相同、吸收采用LSY系列螺旋输送机优秀成熟的技术,兼有WLS型螺旋输送机的结构特点。
圆管机壳:密闭性能好,可达气密级(0.02mpa)性能,可在正、负压工况条件下工作。
无轴螺旋输送机安装方便,只需采用膨胀螺栓将型钢支撑固定在混凝土基础上即可,它既能间歇运行,也能每日24小时连续运行。
无轴螺旋输送机在电气设计中设有过载保护功能,能满足无轴螺旋输送机全天候安全、有效运行。
二、 适用范围
WLS无轴螺旋输送机
普通机型:对缠绕物料(如生活垃圾)、纤维物料(如木屑、木片)的输送,具有独特优势。
耐热机型:无尾端支承时对热料、高温料的输送。如高炉高温回收粉尘、高温炉灰(渣)的输送。
WLSY无轴螺旋输送机 普通机型:输送粘附性较强、糊状粘稠物料。如污水中污泥、含水率高的渣土等。
隔爆机型:易燃、易爆物料的输送。如燃料室燃料(煤粉)的进給。
无轴螺旋输送机的螺旋叶片采用不锈钢材料通过专用模具的浇铸而成,因而具有足够的强度和刚度并且叶片表面光洁、无毛刺,又具有合适的旋转速度,有效保证在输送栅渣的过程中不会发生污物缠绕、阻塞现象,同时在输送量较大的情况下螺旋叶片也不会变形。 被广泛的使用在建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业。
